本文写作目标：撰写一篇专为电源滤波电容（铝电解电容）纹波电流检测设计的实操指南，聚焦开关电源、工业变频器、通信基站电源三大核心应用场景，以“测量可复现、数据可对比、标准可参照”为准则，清晰、细致地讲解电容纹波电流的测量方法，帮助电子维修人员、工厂质检工程师、电源设计工程师三类读者快速掌握电容纹波电流检测技巧，能独立完成电容纹波应力评估与滤波性能判断，同时规避高压带电操作风险和测量误区。全文以“实操落地、行业适配”为核心，拒绝模板化套用，确保每一段内容都有行业场景做支撑。
二、前置准备
2.1 电源滤波电容纹波电流检测核心工具介绍
测量电容纹波电流，核心仪器与配件分为“基础入门级”和“专业检测级”两个梯次，适配不同场景和预算：
基础入门级（适合新手电工、电子维修学徒、爱好者） ：
数字万用表：选择支持True RMS（真有效值）的型号（如Fluke 17B+、UNI-T UT61E），用于测量电容支路电流的交流有效值分量。注意：普通万用表只能测量纯正弦波，而电容纹波电流多为非正弦波形，必须用True RMS万用表才能获得准确读数。
示波器（基础型） ：带宽至少100MHz的通用数字示波器（如RIGOL DS1054Z、普源DS1102Z-E），配合电流探头使用，可直观观测纹波电流波形形态。
简易电流钳：入门级AC/DC电流钳（如RIGOL RP1001C），带宽约50kHz~100kHz，适合测量低频纹波电流，价格亲民，适合初学者入门-。
专业检测级（适合工厂质检工程师、电源研发人员） ：
专业示波器：带宽≥500MHz，支持FFT频谱分析功能，可对纹波电流进行频谱解析，区分不同频率成分的贡献——这对开关电源中多个频率纹波电流叠加时的有效值计算尤为关键。
高频AC/DC电流探头：带宽≥5MHz（推荐10MHz以上），霍尔效应型，能够同时测量直流偏置和交流纹波。测量前必须执行消磁（Degauss） 和零点校准（Zero Cal） ，否则会引入显著直流偏移误差-3。
采样电阻法套装：包含精密无感分流电阻（阻值0.01Ω~0.1Ω，金属条型或金属膜型，绕线电阻禁用）、BNC同轴连接线、绝缘垫。适用于精密测量场景，但需要断开电路串入电阻，操作较复杂-22-60。
在线监测设备：针对电力系统、通信基站等关键设施，可使用专用纹波在线监测仪（如ZXWB-01/02系列），实现长期在线监测纹波系数和纹波含量，采样速率高达1000kHz，电压精度优于1%，适合运维巡检场景-9-11。
2.2 开关电源与变频器场景的纹波电流检测安全注意事项
【重中之重】电容纹波电流测量涉及高压直流电路，以下4条安全铁律必须严格遵守：
断电放电，确认残余电压归零：电源断电后，滤波电容内部仍储存有高压电荷（以220V整流电源为例，电容两端电压可达310V）。测量前必须用放电电阻（如100Ω/5W绕线电阻）对电容正负极短接放电，并用万用表直流电压档确认电容两端电压低于1V后方可接入测量设备。切勿直接用螺丝刀短路放电——瞬间大电流会烧蚀电极、损伤电容，甚至引发火花伤人。
选用高压适配的电流探头：测量高压侧（如PFC电容、母线电容）纹波电流时，确保电流探头的绝缘耐压等级不低于电路最高电压。低压探头用于高压电路存在绝缘击穿风险，轻则烧毁探头，重则触电。
接线操作“断电进行” ：电容纹波电流的测量回路（电流探头夹取、分流器焊接/连接）必须在电路完全断电的状态下完成。严禁在带电状态下夹取探头或更改接线。
示波器隔离接地：使用两芯电源线为示波器供电（或通过隔离变压器），避免示波器地线与被测电源地线形成“地环路”，否则50Hz工频干扰会窜入测量信号，严重时可能烧毁示波器输入通道-1。
2.3 纹波电流基础认知——适配开关电源与变频器精准检测
纹波电流的本质，是叠加在直流电流上的交流成分。在开关电源电路中，纹波电流主要来源于两个方面：
开关管通断产生的电流脉动：MOSFET以数十kHz至MHz的频率开关，导致通过滤波电容的电流呈现周期性脉动波形。
负载变化引起的电流波动：特别是变频器驱动电机时，负载电流随转速和转矩变化而波动。
纹波电流的大小直接影响电解电容的内部发热和使用寿命。电解电容的等效串联电阻（ESR）会将纹波电流转化为焦耳热（发热量 P = I_ripple² × ESR）。研究表明，电解电容遇到较大纹波电流会引起发热，使电解液粘度增大、ESR进一步上升，形成“发热→ESR增大→更发热”的正反馈，最终冲破防爆阀导致芯子干枯、电容失效-37。
开关电源主滤波电解电容器叠加上交流纹波电流较大，处境远比普通工频滤波电路中的电解电容器要恶劣得多，大的交流纹波电流是导致主滤波电解电容屡损屡爆的“罪魁祸首”-42。精确测量纹波电流有效值，是评估电容工作应力、预测寿命、排查电源故障的基石。
三、核心检测方法
3.1 纹波电流基础检测法——适配维修现场的快速初筛
此方法适用于无专业示波器探头场景，帮助新手和维修人员快速判断电容纹波电流是否明显异常。
操作步骤：
工具准备：True RMS数字万用表1台，设为交流电压档（AC V） ，量程选200mV档。
电容引出：在待测电容的正极引脚上焊接一根短导线（长度≤5cm），负极引脚也焊接一根短导线。
测量技巧：将万用表表笔串联接入电容正极回路（需断开原有电路，串入万用表电流档）——或更简便地，万用表改为AC电压档，测量电容两端交流压降。利用公式 I_ripple ≈ V_ac / ESR，其中ESR可以从电容数据手册获取（典型值为几十mΩ到几百mΩ）。
结果判断：估算出的纹波电流若超过电容数据手册中“最大允许纹波电流”的70% ，即为偏大；若超过100%，必须立即更换电容。
行业专属注意要点：对于变频器直流母线电容，空载运行时纹波电流较小（通常低于额定值的30%），但带载运行时纹波电流显著增大。若空载时纹波电流已接近额定值，说明输入整流桥或前级滤波电路存在异常。测量时须用True RMS仪表，普通万用表AC档会严重低估非正弦纹波的真实有效值。
3.2 示波器+电流探头测量法——适配开关电源与变频器场景的新手重点掌握方法
这是业界最通用的电容纹波电流测量方法，适用于开关电源维修、变频器电容检测等绝大多数场景。
第一步：探头准备与校准
选择带宽≥10MHz的AC/DC霍尔效应电流探头，确保与示波器输入阻抗匹配。
执行消磁和零点校准（最关键步骤）：探头钳口完全闭合、不夹任何导线，按下示波器上的“Degauss”按钮（或执行手动调零），确保无信号时波形基线在0A位置。此步骤必须每次测量前都执行一次-3。
第二步：接线与参数设置
断电操作，将电流探头钳口夹住待测电容的正极引脚（注意：必须且只能夹一根导线，不可同时夹正负极，否则磁场抵消）-22。确认导线位于钳口中心、闭合紧密。
通电后，示波器设置：
通道耦合：DC档位-3
带宽限制：设为20MHz-3
测量项目：调出示波器屏幕显示〈均方根_RMS〉、〈最大值_MAX〉、〈峰峰值_PK-PK〉三个测量值-3

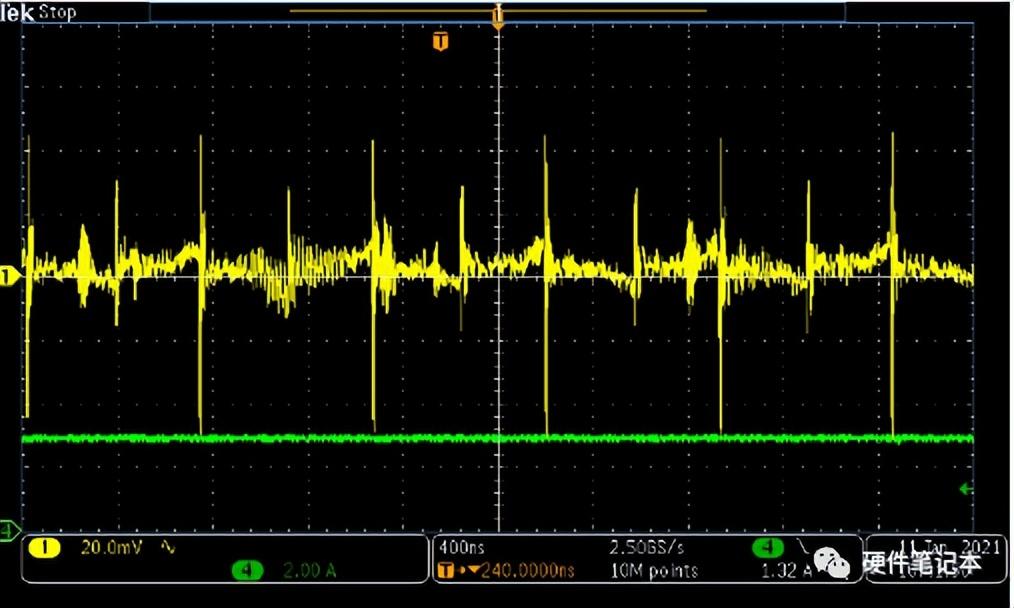

第三步：带载测试与波形采集
若被测电源为开关电源，按实际工况接上负载（可用电子负载带载，负载条件应模拟终端设备）-3。
调节示波器的“每格幅值”档位，使波形高度占屏幕的约2/3，提高测量精度-22。
调节“每格时间”档位，使屏幕上至少显示3~5个完整纹波周期-3。
调节触发电平使波形稳定，然后按“RUN/STOP”键锁定波形。
第四步：数据判读
RMS值（均方根值） ：这是纹波电流的有效值，是电容选型和热应力评估的核心依据。与电容数据手册中的“最大允许纹波电流”比对，若实测RMS > 额定值×1.1，电容面临过应力风险。
PK-PK值（峰峰值） ：反映纹波电流的最大波动幅度。过大的峰峰值可能意味着电容容值衰减或ESR升高，影响滤波效果。
波形形态：正常的纹波电流波形应呈现与开关频率同步的周期性波形。若波形中出现不规则的尖峰、毛刺或低频波动，提示可能存在环路补偿问题或外部干扰。
3.3 工业与电力场景专业仪器检测方法——进阶精准检测
适用于工厂生产线批量检测、电力系统直流屏运维、通信基站巡检等高精度、高效率需求场景。
方法一：精密分流器 + 电压探头法
适用场景：电容纹波电流中含有显著直流偏置分量时，霍尔电流探头因磁芯饱和无法精确解析纹波分量，分流器法是可靠的替代方案-60。
操作流程：
选用低阻值（0.01Ω~0.1Ω）、低串联电感（<0.1μH） 的金属条分流电阻（禁用绕线电阻，其寄生电感会严重扭曲测量结果）。
断电操作，将分流器串联接入电容正极回路。
用示波器电压探头测量分流器两端的交流压降，探头连接线必须尽可能短，采用同轴电缆并靠近分流器端子接入-60。
根据欧姆定律换算电流：I_ripple = V_ac_measured / R_shunt。
方法二：FFT频谱分析测量法（适用于开关电源研发验证）
对于开关电源中多个频率成分（如开关频率纹波、工频纹波、谐振噪声）叠加的复杂纹波电流，使用示波器的FFT功能可将纹波电流按频率分解，分别计算各频率成分的有效值，再按平方和开根计算总有效值。这是测量计算铝电解电容器寿命所用纹波电流有效值较为实用的方法-。
方法三：在线式纹波监测仪（适用于电力系统、通信基站运维）
针对变电站直流屏、通信基站电源等要求长期监控的场景，可使用专用在线纹波监测仪。该类设备（如ZXWB-01/02）可永久在线安装，采样速率达1000kHz，同步监测直流电压、纹波峰值及纹波系数，当纹波超标时即时告警，适合从“被动维修”向“主动预防”转型的运维场景-9-11。
四、补充模块
4.1 电源滤波场景不同类型电容的纹波电流检测重点
工频滤波电解电容（适用于线性电源、整流滤波） ：
纹波频率为100Hz（工频倍频），检测时重点观测100Hz成分的RMS值。
此类电容耐受纹波电流的能力相对较低，若实测纹波电流持续超过额定值，电容内部温升显著，寿命将急剧缩短。
开关电源输入/输出滤波电解电容：
开关频率范围20kHz~1MHz，纹波电流中高频成分占比大。
测量时必须启用示波器20MHz带宽限制以滤除更高频噪声，否则会将开关噪声误计入纹波电流-1。
重点监控电容本体温度：温度每上升10℃，电容寿命减少约一半。若实测纹波电流在额定值以内但电容温度异常升高，说明ESR已劣化（电容老化），应更换。
变频器直流母线电容（多个电解电容并联） ：
多电容并联时，每个电容分担的纹波电流可能不均衡——这往往因PCB走线阻抗差异或各电容ESR不一致导致。
关键检测要点：逐个测量每个并联电容的纹波电流，若有某个电容的纹波电流显著高于其他电容（差异>20%），说明该电容ESR偏低，应予以重点关注甚至更换。
平滑电感前后连接2个以上电解电容时，需要同时连接导线测量每个电容的纹波电流——逐个测量无法得到正确值-3。
4.2 电源滤波电容纹波电流测量常见误区
误区一：用普通万用表测交流档代替True RMS测量
危害：纹波电流多为非正弦波形，普通万用表AC档按正弦波有效值校准，测量非正弦信号时误差可达30%~50%，严重低估真实纹波电流，导致电容长期过应力而不知-60。
误区二：忽略电流探头的消磁和零点校准
危害：未消磁的电流探头会引入显著的直流偏移误差，叠加在真实纹波电流上，导致RMS读数虚高。必须在每次测量前执行Degauss。
误区三：测量电容纹波电流时夹取两根导线（正负极一起夹）
危害：正负极电流方向相反，磁场互相抵消，电流探头读数接近于零，完全测不到真实纹波电流-22。
误区四：忽略环境温度和电容本体温度对测量的影响
危害：电解电容的ESR随温度显著变化（低温时ESR可增大数倍），25℃室温下测得的纹波电流合规，不代表在60℃机箱内仍合规。电容温升后纹波应力反而更大。实测显示，60℃时输出电容容值衰减30%，纹波直接翻倍-57。
误区五：用高衰减比探头（10:1或100:1）测量微小纹波电流
危害：探头自身的噪声不会随信号衰减而降低，示波器内部放大信号时会同步放大探头噪声，导致小信号被噪声淹没-56。
4.3 行业典型案例
案例一：开关电源主滤波电容屡次鼓包爆炸——纹波电流超标的代价
故障现象：某工业设备开关电源，主滤波电解电容（400V/470μF）在运行中反复出现铝壳顶部鼓拱变形，甚至爆炸弹射，更换后不久再次损坏。
检测过程：用电流探头测量电容正极纹波电流，实测RMS值达2.8A，而电容数据手册中“105℃/100kHz下最大允许纹波电流”仅为1.6A，超出额定值75%。用FFT分析发现，纹波电流中除了开关频率成分（65kHz）外，还叠加了显著的工频100Hz低频纹波，表明前级整流滤波不足。
解决方法：更换为高纹波型铝电解电容（防爆阀完善，标称纹波电流3.0A），同时增加前级LC滤波电路以降低输入低频纹波。更换后纹波电流降至1.4A，电容运行温度从78℃降至52℃，设备再未出现鼓包问题。开关电源主滤波电容处的大的交流纹波电流是屡损屡爆的“罪魁祸首”，必须采用能耐大纹波电流的高纹波型铝电解电容器-42。
案例二：空调控制器电解电容早期失效——纹波电流与温度耦合导致的芯子干枯
故障现象：某空调控制器使用某厂家的电解电容，用户反馈主板通电异常，核实为电容鼓包、防爆阀开裂，主要集中在1个月内失效，属于早期故障。
检测过程：失效样品解剖发现电容芯子电解纸干燥、电解液挥发，防爆阀已打开；缠绕芯包的胶带热溶收缩。经分析，电容在使用中遇到较大纹波电流引起发热，超过样品所能承受的纹波电流能力，使内部发热量过大，电解液粘度逐渐增大且ESR上升，发热量增加冲破防爆阀，最终促使芯子干枯-37。
解决方法：对批量电容进行叠加纹波耐久性试验——在寿命试验中电容试品叠加上适当的交流纹波电流，以1000小时试验后复测电容量、漏电流、损耗等参数。通过提升电液参数及密封性能，从器件本身提高单体可靠性-37-42。
五、结尾
5.1 电源滤波电容纹波电流检测核心
根据检测场景和精度需求，推荐以下分级检测策略：
维修现场快速诊断：先用True RMS万用表（交流电压档测量电容两端压降，配合ESR估算纹波电流）进行初筛，若发现异常再升级用示波器+电流探头精确测量。
研发验证与质检：必须采用示波器+高频电流探头方案，启用20MHz带宽限制，记录RMS、PK-PK值并与数据手册额定值比对，偏差超过±20%即判定异常。
电力/通信运维巡检：推荐使用专用纹波在线监测仪，实时监测纹波系数和纹波含量，采样率不低于1000kHz，实现“主动预防”式运维。
电容纹波电流测量的核心逻辑是：纹波电流RMS值是热应力的决定因素，直接关联电容寿命；PK-PK值是滤波效果的体现，反映电容容值衰减和ESR升高。将实测值对照数据手册额定值，结合电容本体温度（应≤电容额定温度减去10℃留有安全裕量），即可准确判断电容的健康状态。
5.2 纹波电流检测的价值延伸——日常维护与采购建议
日常维护建议：
对运行中的开关电源和变频器，建议每6~12个月抽测一次直流母线电容的纹波电流，记录并与历史数据对比。若纹波电流RMS值较上次测量增加超过20%，提示电容ESR已劣化，应计划性更换。
电容表面温度超过额定温度（通常为85℃或105℃）减去10℃时，应降低负载或加强散热。铝电解电容每降低10℃使用温度，约可提高2倍寿命-42。
采购选型建议：
开关电源主滤波电容必须选用高纹波型（High Ripple） 铝电解电容，这类电容在外套热缩塑缩套上有明显识别标志（如HI-RIPPLE或Ri字样），且具备完善的防爆阀结构-42。
选型时确保电容的“最大允许纹波电流（105℃/100kHz）”至少为实际测量纹波电流RMS值的1.2倍，预留安全裕量。
采购时应索取电容的纹波电流-频率修正系数表，不同频率下的纹波电流耐受能力差异显著。
